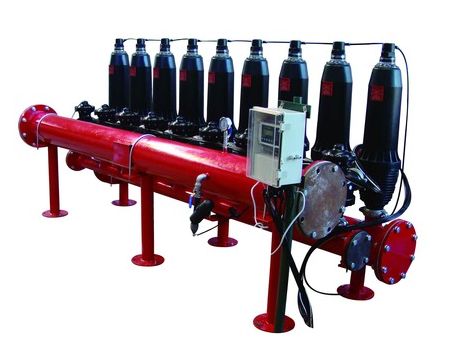

盘式过滤器

一、设备技术说明

1、过滤器部分
      盘式过滤器采用先进的盘片过滤原理，利用相邻的盘片之间的沟槽纹交叉点实现对固体颗粒的拦截，它由5组三寸过滤头通过D N200的不锈钢管路连接而成，运行时5组过滤头并联。在水压和弹簧的压力作作下，过滤滤芯的滤盘被压紧，水从盘片的端面进入，水中的颗粒杂质被压紧的盘片截留，从而起到过滤的作用。反洗时，其中一组进水阀关闭，排污阀打开，其它4组过滤单元的一部分出水反向进入这组过滤单元，在反洗水压下促使该滤芯盘片松开，同时反洗水沿切线方向冲向过滤盘片，导致盘片高速旋转，使截留在盘片上的杂物在离心力和水流冲洗的共同作用下，脱离盘片，并随反洗水排出，冲洗过程仅需十几秒钟。反洗相当彻底。当一个滤头反洗结束后，然后依次反洗其它几组。
      在该设备中滤盘采用100μ过滤精度的盘片过滤。

2、控制部分
      过滤器反洗的启动采用时间和压差同时控制，工作时间和反洗时间的设定都可现场调整。当压差或时间达到设定值时控制器按一定顺序逐个启动反洗，清洗完毕后立即投入使用。控制器设有强制反洗功能，并且通过调节电磁阀上的手动控制钮实现对每个过滤头的手动控制。

3、设备特点
      1、节能、节水：设备采用管道式安装，运行阻力小，反洗水耗低，自耗水率约为0.5%、耗电仅需50W。
      2、抗污性能好：采用先进的S Q Y盘片过滤器代替传统滤池，能够有效去除水中悬浮物含量。自动反洗时，盘片具有高速旋转式冲洗，有效避免水中微生物，藻类等污物的污染。
      3、标准模块化、节省占地：系统基于标准盘式过滤单元，按模块化设计，用户可按需取舍，灵活可变，互换性强。系统紧凑，占地极小，可灵活利用边角空间进行安装。
      4、高效、过滤：特性结构的盘式过滤技术性灵敏，确保只有粒径小于要求的颗粒才能进入系统 ，是最有效的过滤系统。用户可根据用水要求选择不同过滤精度的过滤盘，系统流量可根据用户要求灵活调节。
      5、全自动运行、连续出水：过滤器工作，反洗过程轮流交替进行，高速彻底的反洗只需数十秒即可完成。工作、反洗状态之间自动切换，可确保连续出水。
      6、运行简单，维修方便。

二、技术参数
1、过滤器名称：盘式过滤器

2、过滤精度：100μ
3、 设备出力：100t/h

4、工作压力：0.3-0.8MPa
5、反洗压力：大于0.28MPa

6、工作温度：4-50℃
7、运行压差：0.001-0.08MPa

8、PH值：4-13
9、反洗时间：5-20秒（可调）

10、过滤后精度：不大于400u
11、电源要求：220V50HZ

12、反洗耗水量：小于1%
13、滤盘材质：PE

14、滤头材质：聚酰胺塑料
15、密封件材质：EPDM

16、本体管道：不锈钢
17、两位三通阀：黄铜

18、进出水口：DN200、PN1.0法兰接口
19、排污接口：DN80、PN1.0法兰接口

20、空截荷重：239kg
21、冲水荷重：600kg

22、设备运行重：600kg
23、设备外形尺寸：1500×850×1360
